Robuste und betriebssichere Photovoltaik-Beleuchtungsanlage mit 3 LED Leuchten - kein Stromanschluß erforderlich.
Hohe Lichtstärke durch modernste SMD LED in Verbindung mit einem elektronischen 12V-60V DC PWM Treiber.
Sehr langer, wartungsfreier Leuchtenbetrieb durch besondere Konstruktionsmerkmale.
Mikroprozessor-Leuchtensteuerung im Dauerbetrieb, nur nachts oder mit Bewegungsmelder-Einschaltung.
Die PV-Module werden in der Nähe des Tunnelbereiches, im Freien befestigt.  Z.B. an zwei Stahlmasten am Tunneleingang.
Die Halterungen und Befestigungen sind feuerverzinkt (auf Wunsch zusätzlich kratzfest und UV-beständig lackiert).
Konstruktion, Herstellung und Qualitätsmanagement in Deutschland. Die Beleuchtungsanlage ist wartungsfrei - (lediglich das Solarmodul sollte gelegentlich mit Wasser gereinigt werden).


Allgemeine technische Daten:
Tunnel-Länge:                              Ca. 20m (größere Tunnel auf Anfrage )
Empfohlener Leuchtenabstand:    3 - 6 Meter
Umgebungstemperatur:                -20°C ~ +55°C (Erweiterung  -35°C ~ +65°C auf Anfrage möglich)
Schutzklasse:                               III  Schutzkleinspannung
Prüfzeichen:                                 CE, RoHS, WEEE
Ersatzteil-Verfügbarkeit:               20 Jahre

Leuchten-Spezifikation:

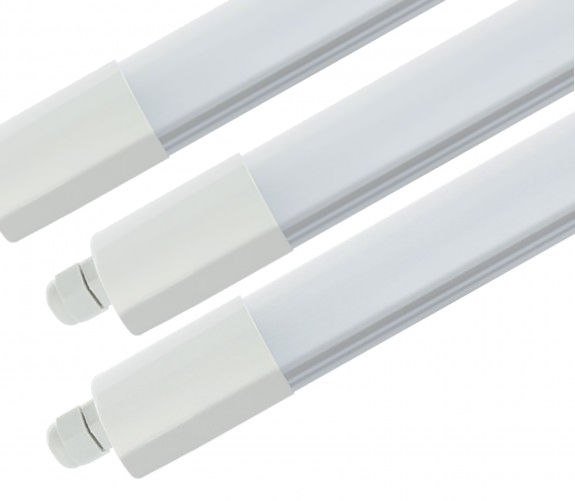

Schlagfeste LED Lichtleisten - Anzahl je nach Tunnellänge und Lichtanforderung
LED Lampe:                                  3 Leuchten mit SMD Chipset
LED Leistung:                               6 - 20W je Lichtpunkt
Energie-Effizienzklasse:              B
Lichtfarbe:                                   4000K naturweiß (auf Sonderbestellung auch 3000K Warmweiß oder 5000K kaltweiß).
Leuchten Effizienz:                      > 134 lm/w
Zentrale Beleuchtungsstärke:      > 3 - 20 Lux (nach Anforderung)
LED Lebensdauer                        ca. 80.000 Stunden
Schutzart:                                    IP66 (wasser- und sturmgeschützt).
Gewährleistung:                          5 Jahre

Leuchtensteuerung:
Smarte Mikroprozessor Steuerung mit Infarot Programmier-Möglichkeit.
Auslesen des aktuellen Betriebszustandes mit Speicherung der Messdaten aller Komponenten der letzten Tage.

Automatische Einschaltung der Beleuchtung wahlweise nach Projektvorgabe:
Beispiel 1:              Dauerbeleuchtung Tag und Nacht mit 10%,
                   bei Erkennung einer Person über den Bewegungsmelder 100% Licht für eine Minute.
Beispiel 2:              kein Licht - nur bei Bewegungsmelder 100% Licht für eine Minute
Beispiel 3:             Einschaltung bei Sonnenuntergang und Abschaltung bei Sonnenaufgang
                   Ab Dämmerung 4 Std mit 100%, dann 2 Std mit 50%, anschließend 3 Std aus(0%) und früh morgens 5 Std mit 100%
Beispiel 4 Zeitschaltuhr:        nur nachts 16-22 Uhr 100%, danach 10%, ab 05 Uhr bis 08 Uhr 100%
Beispiel 5 Zeitschaltuhr:        Tag und Nacht : 16-22 Uhr 100%, danach 20%, ab 05 Uhr bis 08 Uhr 100%, tags 20%

Die gewünschten Leuchtzeiten müssen bei Beauftragung abgestimmt werden. Es können sich geringe Preisabweichungen ergeben.

Zusätzlich ist der Laderegler mit einer Smart Power Funktion ausgerüstet, die eine automatische Dimmung in der Nacht je nach Akkuladezustand ermöglicht. Wenn die Akkuspannung unter 50% fällt, wird die Lampe automatisch auf 50% gedimmt, dieser Prozess ist absteigend bis der Tiefenentladeschutz einsetzt. Diese Einstellung ermöglicht einen sicheren Betrieb auch an den lichtschwachen Tagen im Winter.  Gerne helfen wir Ihnen bei der Entscheidung der richtigen Voreinstellungen.
Alle Funktionen werden je nach Projekt und Kundenwunsch von uns kostenfrei vorprogrammiert, sodaß die Leuchte sofort nach Aufbau betriebsfertig ist.
Zum Ändern der Einstellungen benötigen Sie die Fernbedienung S-SOLS29.
Temperatur-optimierte Batterie-Ladung und Erhaltungsladung zur Schonung der Batterien.
Überspannungs- und Tiefentladeschutz für Batterie.
Verpolungs-und Kurzschlußschutz.
Zusätzliche Schmelzsicherung
Schutzart:                             IP66
Gewährleistung:                   5 Jahre

Solarmodul Spezifikationen:
Monokristallines Silizium mit sehr hohem Wirkungsgrad  gehärtetes Schutzglas, hagelfest
Diese hochwertige Modul-Technologie gewährleistet auch Ladung bei bedecktem Himmel.
An dunklen Tagen im Winter ist die Nachladung eingeschränkt, die Leuchtdauer ist damit verkürzt.
Zur ausreichenden Betriebssicherheit in Herbst oder Winter empfehlen wir unbedingt unsere Erweiterungssets.
Wirkungsgrad:                    > 20%
Leistung:                             330Wp (ohne Erweiterung)
Lebenserwartung:              ca. 25 Jahre
Leistungsgarantie *             20 Jahre 80% / 10 Jahre 90%  * ausgenommen bei mechanischer Einwirkung

Batterie Speicher:
Batterie-Art:                     Blei-Gel 12V,  wartungsfrei, longlife.
Für Solar Zyklenbetrieb
Lebensdauer:                   ca. 8-10 Jahre / 20°C
Funktion auch bei niedrigen Temperaturen.
Gegen Aufpreis: Lithium-Ionen LiFePo4 Batterie

Autarke Betriebsdauer bei bedecktem Wetter (mit voll geladenem Akku):
a) Grundversion:                   2 Tage (48 Stunden)
b) mit Erweiterungsset Herbst:       3 Tage (60 Stunden)  (LV-SOL40B)
c) mit Erweiterungsset Winter:        4 Tage (80 Stunden)  (LV-SOL40C)

Die neue Notbeleuchtungs-Funktion sichert die Beleuchtung auch bei schwacher Batterieladung bei sehr langen Schlechtwetter-Perioden, jedoch mit verminderter Leuchtstärke.

Batteriekasten:
Je nach örtlichen Gegebenheiten bieten wir verschiedene Batteriekästen an:

1)  Die Batterien sitzen in der Erde zum Schutz vor Temperaturschwankungen (längere Lebensdauer).
Stabiler Kunststoffkasten IP67 ( nicht begehbare Ausführung) mit Kabel Schutzschlauch:
Abmessungen:                   L 496 x B 280 x H 270mm
2)  ABS Gehäuse IP66 (begehbare Ausführung):
Abmessungen:                   L 550 x B 550 x H 480mm
3)  Standgehäuse zur freien, oberflurigen Montage


Die Lieferung besteht aus folgenden Komponenten:
LED Lichtleisten zur Wand- Deckenmontage.
Solarmodul mit stabiler, verschraubbarer Mastbefestigung.
Leuchtensteuerung (mit Montageplatte für handelsübliche Lichtmasten).
Energiespeicher mit Batteriekasten,
Bebilderte Aufbauanleitung in deutscher oder englischer Sprache. Andere Sprachen auf Anfrage.
Alle Komponenten sind vorverkabelt bzw. vorbereitet für den schnellen Aufbau.

Diese Beleuchtungs-Anlage planen und konfigurieren wir nach Ihren Vorgaben.
Der Leuchtenmast muß extra bestellt werden (empfohlene Länge 4 Meter) mit einem Zopfdurchmesser von ca. 108mm
